ظرفیت برودتی اواپراتورهای سری K، C، W از ۲.۵ الی ۲۵ کیلووات و سری LC و ZN از ۳٠ الی 82 کیلووات در ΔT=10°C میباشـد.

The refrigerating capacity of "K", "C" and "W" series ranges from 2.5KW to 25 KW (ΔT=10°C). The “LC”  and "ZN" series range from 30KW to 82KW (ΔT=10°C).

کویل اواپراتورهای سری LC ،W ،C ،K و ZN از لوله مسی 5/8 اینچ و فین های صفحه ای آلومینیومی است. تراکم فین ها از ۳ الی۶ فین در اینچ متغیر است. هر کویل دارای پخش کن گاز مبرد است که مبرد را در تمام مسیرهای کویل به طور مساوی تقسیم میکند. پخش کن ها با در نظر گرفتن ظرفیت بـرودتی کویـل طراحی شده است. آرایـش لوله ها از نـوع staggered است و لوله ها بـا فین ها توسط Expand مکانیکی اتصال کامل حرارتی پیـدا میکند.

All the cooling coils used are manufactured with 5/8” copper tubes with staggered type aluminum plate fins. The evaporator coils are equipped with specially designed refrigerant distributors for optimum performance.

The copper tubes are mechanically expanded to have maximum thermal bound with the aluminum fins.

فـن های مورد استفاده در محصولات تبادل کار دارای خصوصیاتـی از قبیل:

ساختـار فشرده(کوچک)، نصب آسان، مصرف انـرژی کم و راندمـان بالا بـرخوردار می باشنـد.

موتور ایـن نوع از فـن هـا دارای روتـور بیرونی بـوده، کلاس عایق بنـدی از نـوع B، کلاس حفاظتی IP54 و دارای محافظ حرارتی در درون خود می باشنـد.

در صورت نیـاز هر نـوع کویـل اواپراتور طبـق سفـارش مشتـری طراحی و ساختـه می شـود.

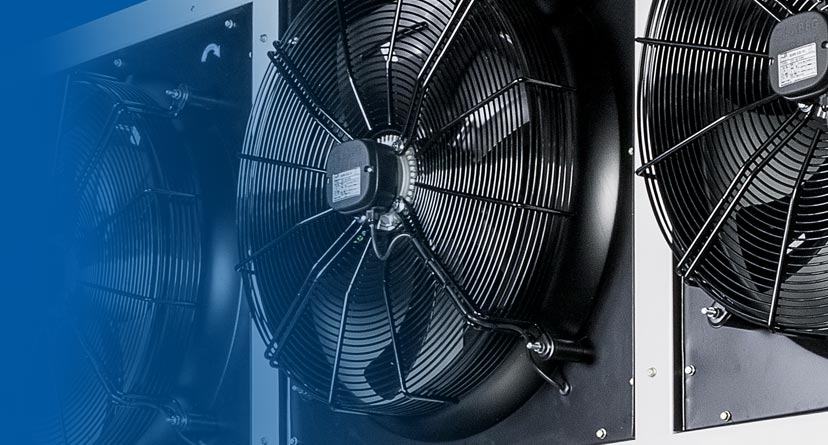

Electro fans have following features:

Axial fans with external rotor motor. Three- phases motor 380/50Hz with internally wired thermal contact. Installation class is B and protection class is IP54 .

برای کاربردهای زیرصفر، اواپراتورها با دیفراست الکتریکی تولید می شونـد. در داخل کویـل ها المنت های حرارتی جهت دیفراست الکتریکی تعبیه می شـود. قدرت المنت ها بـرای هرمدل اواپراتـور متفاوت است .

Evaporator coils are equipped with thermal elements for electric defrost.

For the electric data refer to technical table for each model.

In order to select a suitable evaporator for a specific application refer to the following example. The cooling capacity required for a cold room is calculated:

Qe = 28 kW

Required room temperature :-22°C

Refrigerant: R22

Evaporator Te=8°C

Evaporating temperature (te)=-22-8 =-30°C

The capacity data listed in Table 1 are presented for T=10°C therefore a correction must be made for other Ts. From Table 2 find the correction factor with te and T which is 0.73. Now correct the capacity with this correction factor as follows:

                                                 28/0.73=38.3 kW

Now from Table 1 find a suitable model, which satisfies this corrected capacity. For this capacity one evaporator model LC7(6-6) or two models of K4L-360 is required. For refrigerant R502 divide the above corrected capacity by 0.97 and for R134a divide by 0.90.

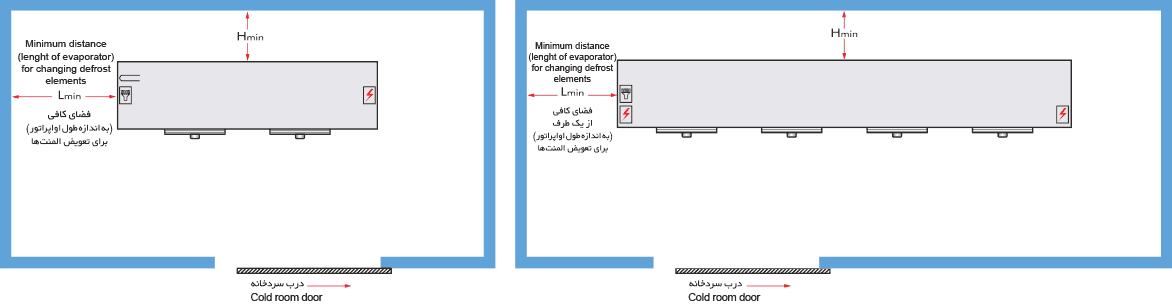

Evaporators must be installed in places where:
