Cooling Towers

برج های خنک کننده

برج های فایبرگلاس

محصـولات

  • ظرفیت

    ظرفیت برج های خنک کننده فایبرگلاس فلزی از ۱۹الی ۹۷ تن برودتی و در شرایط دمای مرطوب i(24°C)75°F و با دمای آب گرم ورودی i(35°C)95°F و دمای آب سرد خروجی

    i(29°C)85°F می باشند.

  • مشخصات فنی برج ها

    کلیه قطعات بدنه و تشتک بـرج از جنس فایبرگلاس بـا مواد مناسب و کیفیت بالا تولیـد می شـود .

    بـرای مدل های ۸ تا ۲۵ تن برودتی از سیستم پخش آب از جنس P.V.C و بـرای مدل های بالاتـر، از سیستم پخش آب ازجنس آلومینیوم یا برنـز استفاده می شـود.

    بـرای مدل های از ۸ تا ۶٠ تن برودتی الکتروموتـور به فن به صورت مستقیم، بـرای

    مدل های ۶٠ تن به بالا،الکتروموتور به فن به استفاده از سیستم کاهش دور متصل می گـردد.

    الکتروموتورها از کلاس حفاظتی F و IP54ا می باشنـد.

    برای مدل های ۸ تا ۸٠ تن از پروانه های آلومینیوم با آلترامید الیافی بـا امکانات تغییر زاویه پیچش و بـرای مدل های بالای ۸٠ تـن از پروانه های آلومینیوم استفاده می شـود.

    برای مدل های ۳٠ تـن به بالا جهت دسترسی به اجزا بالای برج نردبانـی که از لوله های آبکاری گالوانیـزه گرم می باشند تعبیه می گردد.

    کلیه لوله های نگهدارنده سطوح انتقال حرارت (Fill Packing) با روکش P.V.C یا آبکاری گالوانیزه گرم می باشند.

    کلیه لوله ها و اتصالات داخلی از جنـس P.V.C می باشنـد.

    فلنج ها از جنس آلومینیوم و چـدن می باشنـد.

    سطوح انتقال حرارت از جنس P.V.C بـوده که باعث افزایـش راندمـان حرارتـی بـرج به مقدار قابـل توجهـی خواهد شـد.

    1



    2



    3





    4

    5



    6



    7



    8

    9

    10

  • مـــزایـــا

    مصرف انرژی کم با بالاتریـن راندمان.

    پایین بودن صدا و ارتعـاش به علت شکل مخروطی و استفاده از مواد پلیمری  و کامپیوزتـی.

    وزن کم.

    نداشتـن پوسیدگی، زنگ زدگی و خوردگی در مجاورت بـا هـوا.

    نداشتن محیط نمک فلزی (به علت عدم استفاده از آهن در ساخت) و نداشتن گوشه و زاویه در طراحی بدنه و در نتیجه عدم ابتلا به بیمـاری لجینیـر.

    حمل و نقل آسـان.

    نصب آسـان.

    استفاده از مواد مقاوم و سبک به عنوان سطوح انتقـال حرارت.

    مقاومت کامل در مقابـل اشعه ماورا بنفش خورشید، تـردی، شکنندگی و تغییـر رنگ.

    عدم نیـاز به یک فونداسیـون پیچیده.

    انعطاف پذیـری.

    مقاومت در برابر بـاد (تا سرعت 160km/hr) به علت طراحی استـوانه ای شکل.

    قابلیت مونتـاژ و دمونتـاژ در محل پـروژه.

    نگهداری و سرویـس آسـان.

    1

    2



    3

    4

    5



    6

    7

    8

    9

    10

    11

    12

    13

    14

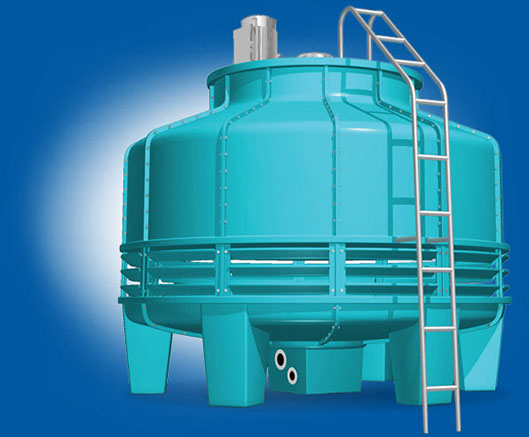

  • Fiber Glass Cooling Towers

    FQ Series indused-draft counter flow towers offer superior construction, reduced operating costs, long life and easy installation.

    The rotating water distribution nozzles are pre-piped and provide uniform spray for 100% coverage of fill area. PVC packing resists decay, corrosion and microorganisms.

  • Features

    1

    2



    3

    4

    5

    Nominal capacities from 8 to 800 tons.

    Light-weight, non-corrosive polyester-reinforced fiberglass shells extend tower life.

    Energy-efficient fan motor.

    Factory assembled for quick installation and instant operation.

    Can be assembled on site.

FQ Tower Technical Data

Noise Level Table

Quick Selection Table

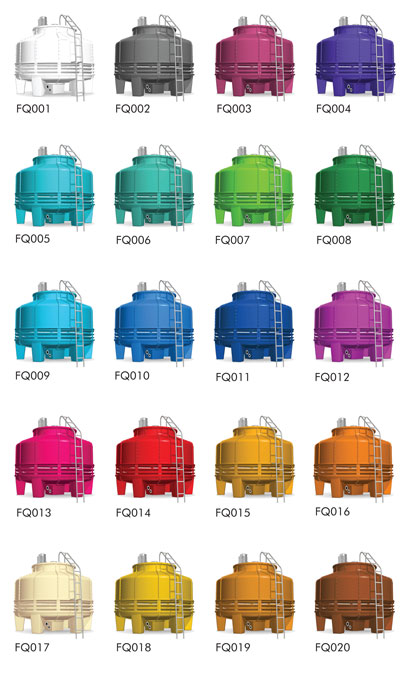

Body Colors

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Safety guide

Speed reducer

Turn bucklet

Body

Sprinkler pipe

Float valve

Center silencer(option)

Cold water basin

Inlet pipe

Motor

Motor support

Fan

Sprinkler

Filler

Eliminator

Center pipe

Louver

Leg

Drain

i(35°C)95°F
